QUICK ANSWER
30초 핵심 답변
P0016·P0017은 캠축과 크랭크축 위치의 상관관계가 허용 범위를 벗어났다는 코드이며 센서 하나를 지목하지 않습니다. 오일압과 VVT 각도, CMP·CKP 파형, 체인·벨트·텐셔너·릴럭터를 순서대로 확인하세요. 심한 소음·실화·시동 불량이 있으면 운행을 멈춥니다.
캠·크랭크 상관 코드는 두 신호의 관계를 본 결과입니다. 센서 교체 전에 기계식 타이밍과 오일 제어를 확인합니다.
에코촉매 편집 원칙
01 · 진단·증상
P0016·P0017과 소음·시동 조건을 보존
삭제 전에 회전수·부하·온도, 명령·실제 캠 각도와 P0011·P0014·P0335·P0340을 저장하세요. 냉간 쇳소리, 시동 지연, 출력 저하·실화와 최근 오일·엔진 작업도 기록합니다. 큰 금속음, 점멸 경고등, 시동 불량은 견인 점검이 안전합니다.
코드를 지우고 센서부터 바꾸면 최초 상관 오차와 냉간 소음이라는 중요한 원인 단서를 잃을 수 있습니다.
이 항목의 체크포인트
- 프리즈프레임·명령·실제 캠 각도
- 냉간 소음·시동 시간·출력
- P0011·P0014·센서 회로 코드
- 오일·타이밍 작업 이력
02 · 진단·증상
오일량·점도·압력과 VVT 제어부터 확인
VVT는 엔진오일을 이용하므로 부족·오염·잘못된 점도와 낮은 압력이 캠 각도 추종을 흐릴 수 있습니다. Ford 자료도 상관 감시가 VVT와 오일 온도 조건의 영향을 받는다고 설명합니다. P0524가 있으면 실제 압력과 솔레노이드 명령·캠 각도를 확인합니다.
오일 제어가 불안정한 상태에서 파형만 한 번 측정하면 간헐적인 VVT 지연을 기계식 오차로 오판할 수 있습니다.
이 항목의 체크포인트
- 오일량·점도·오염·필터
- 실제 오일압력·P0524
- VVT 솔레노이드 명령·회로
- 목표·실제 캠 각도 추종
03 · 진단·증상

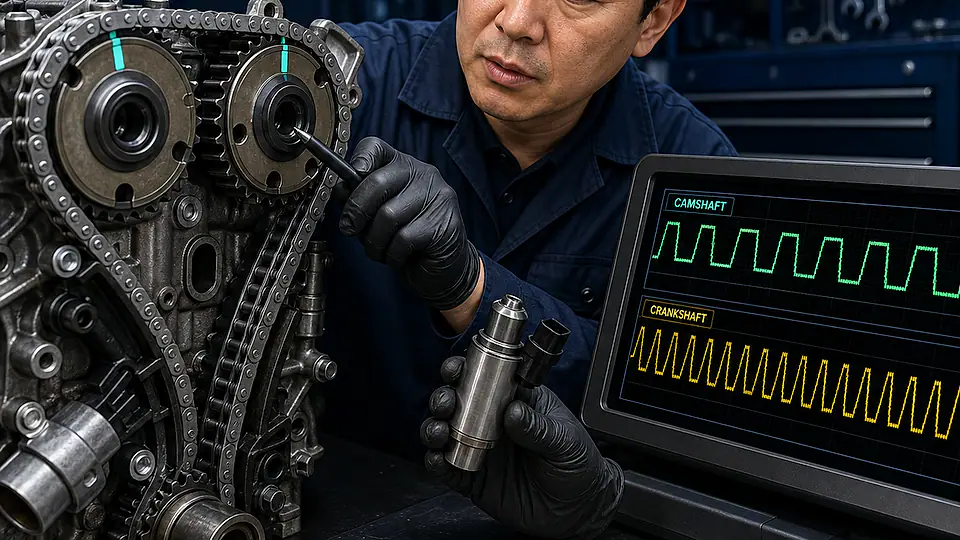

CMP·CKP 회로와 동기 파형을 함께 측정
두 센서의 전원·접지·신호, 커넥터 오일과 배선을 확인하고 같은 시간축으로 파형을 비교합니다. 단품 저항이나 새 센서만으로 상관관계를 증명할 수 없습니다. 온도·회전수별 이탈과 릴럭터·에어갭을 차량 정상 파형과 대조합니다.
센서가 각각 신호를 내도 두 파형의 상대 위치가 틀리면 상관 코드는 남으므로 반드시 동시에 비교합니다.
이 항목의 체크포인트
- CMP·CKP 전원·접지·신호
- 두 센서 동시 파형
- 온도·회전수별 간헐 오류
- 릴럭터·에어갭·배선 고정
04 · 진단·증상
체인·벨트·텐셔너와 기준점을 기계적으로 검증
NHTSA 공개 GM 자료는 P0016·P0017 계열에서 느슨한 체인·텐셔너와 이동한 크랭크 릴럭터를 원인 후보로 안내합니다. 다른 제조사의 부품 판단을 일반화하지 말고 해당 엔진의 상사점, 캠·크랭크 기준 마크와 체인 늘어남·텐셔너 작동을 전용 공구로 확인합니다. 최근 타이밍 작업 뒤 발생했다면 한 톱니 오조립, 체인 가이드와 커넥터를 우선 재검토합니다.
기계식 타이밍 확인은 엔진 손상 위험이 있어 감각적 표식이나 임의 회전이 아니라 제조사 고정 공구와 절차가 필요합니다.
이 항목의 체크포인트
- 상사점·캠·크랭크 기준
- 체인·벨트 늘어남·한 톱니 오차
- 텐셔너·가이드·페이저
- 릴럭터 이동·최근 작업 이력
05 · 진단·증상
연소 정상화 뒤 촉매 손상과 제품을 대조
타이밍·VVT·센서 원인을 수리한 뒤 냉간 시동과 전 운전 영역에서 상관값, 실화 카운트와 코드 재발을 확인합니다. 타이밍 오류가 만든 실화와 미연소 연료는 촉매에 열 부담을 줄 수 있지만 P0016·P0017만으로 촉매 손상을 확정하지 않습니다. P0420이 계속되면 배기 누설, 센서와 기판을 별도 평가하고, 교체가 확인되면 등록증·차대번호 세부 사양과 기존 촉매 전체·각인·플랜지 사진을 준비합니다. 에코촉매는 제품 상담·배송만 담당하며 엔진 타이밍 수리·탈거·장착은 정비업체가 맡습니다.
엔진 타이밍이 정상화되기 전에 새 촉매를 장착하면 실화와 과열 원인이 남아 재손상을 만들 수 있습니다.
이 항목의 체크포인트
- 타이밍·VVT 원인 수리
- 냉간 상관값·실화 재확인
- 촉매 효율 별도 진단
- 등록증·기존 부품 사진
DECISION TABLE
한눈에 보는 확인표
코드명이나 부품 외관 하나만으로 결론을 내리지 말고, 현재 가지고 있는 자료와 다음 행동을 연결해 확인합니다.
| 확인 구분 | 확인할 자료 | 다음 행동 |
|---|---|---|
| 기록 | P0016·P0017·캠 각도 | 삭제 전 보존 |
| 오일 | 량·점도·압력·VVT | 먼저 확인 |
| 신호 | CMP·CKP 동시 파형 | 상대 위치 비교 |
| 기계 | 체인·텐셔너·릴럭터 | 기준점 검증 |
| 촉매 | 실화 수리 후 효율 | 별도 판단 |
