QUICK ANSWER
30초 핵심 답변
P242A는 Bank 1 배기온도센서 3 회로, P242B는 같은 센서의 범위·성능 판단이며 저입력·고입력 한 쌍이 아닙니다. 차량별 구성도에서 Sensor 3 위치를 찾고 냉간 온도를 냉각수·흡기·다른 EGT와 비교한 뒤 전원·접지·신호, 열손상 배선과 가열·냉각 응답을 확인합니다.
P242A와 P242B의 핵심은 센서 번호를 외우는 것이 아니라 내 차량의 Sensor 3 위치와 신호 실패 방식을 정확히 연결하는 것입니다.
에코촉매 편집 원칙
01 · 진단·증상

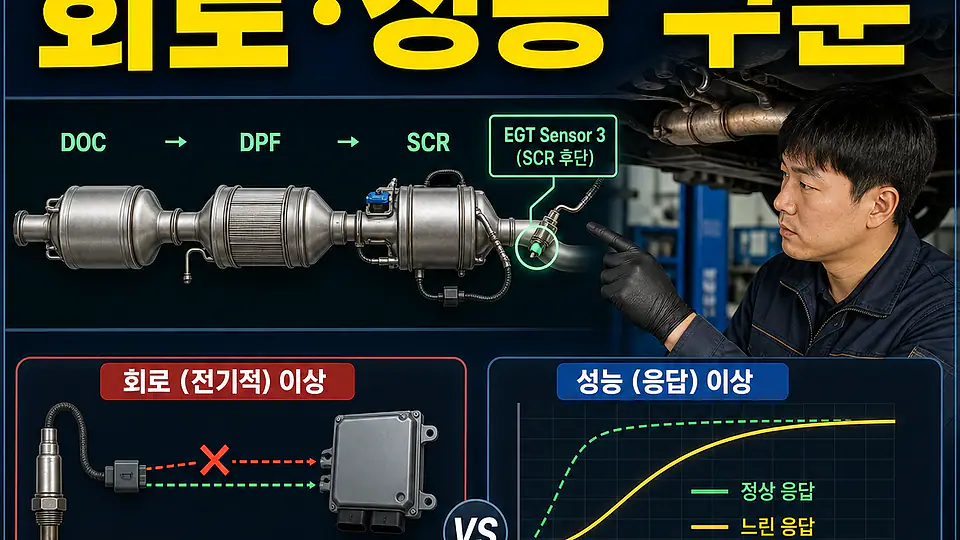

P242A 회로와 P242B 범위·성능 정의 구분
공식 자료는 P242A를 Bank 1 Sensor 3 회로, P242B를 같은 센서의 범위·성능으로 구분하며 두 코드는 저·고입력 조합이 아닙니다. 센서 번호만 보고 교환을 확정하지 마세요. 전체 코드·서브타입, 프리즈프레임, 냉간·가속·재생 중 발생 여부와 동반 DPF·SCR 코드를 삭제 전에 저장하고 차량 구성도에서 실제 위치를 확인합니다.
실패 유형을 읽지 않고 센서 번호만 보고 교환하면 정상 부품을 바꿀 수 있습니다.
이 항목의 체크포인트
- P242A 회로
- P242B 범위·성능
- 제조사 서브타입
- 발생 조건·동반 DTC
02 · 진단·증상

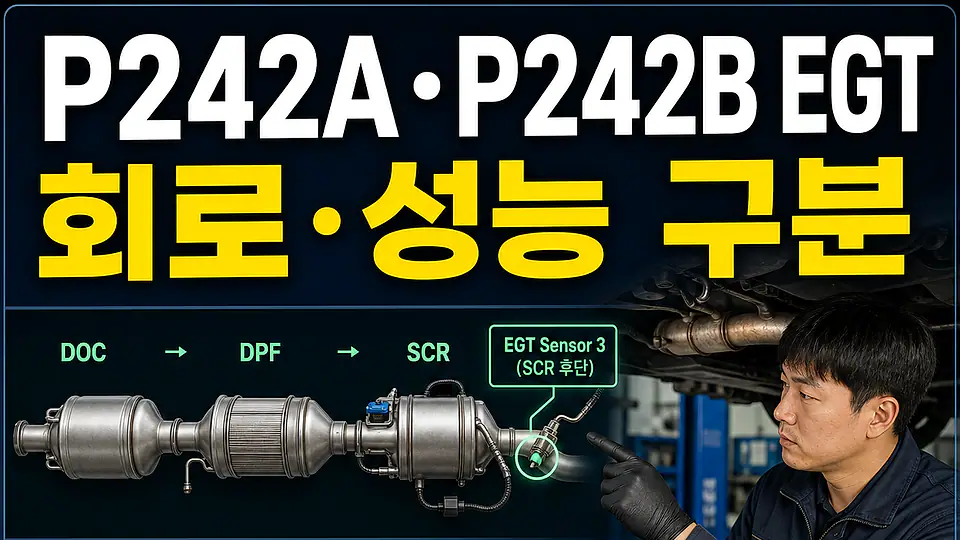

Bank 1 Sensor 3 위치를 차량 구성도에서 찾기
Sensor 3 위치는 엔진과 후처리 배열에 따라 다릅니다. 인터넷 사진이 아니라 제조사 배기 흐름도와 회로도에서 확인하세요. 모양만 비슷한 센서를 쓰지 말고 부품번호·배선 핀·저항 특성을 VIN별 자료로 대조합니다. 차량을 충분히 식히고 터보·DPF 주변 화상에 주의합니다.
위치가 틀리면 정상인 다른 EGT를 측정하면서 원인을 놓칠 수 있습니다.
이 항목의 체크포인트
- 배기 흐름도
- Bank 1 Sensor 3
- 커넥터·핀 배열
- 고온 안전
03 · 진단·증상
냉간 합리성과 전원·접지·신호 확인
식은 시동 전 배기온도가 흡기·냉각수 온도와 크게 벗어나지 않는지 제조사 허용 편차로 비교합니다. 회로도에 따라 기준전압·접지·신호 또는 저항을 측정하고 커넥터 잠금, 핀 부식·수분을 확인하세요. 신호선 단락·개방, 열로 녹은 피복과 하네스 마찰을 찾고 제어기 핀에 임의 전압을 넣지 않습니다.
냉간 값이 비현실적이면 고온 데이터보다 회로와 센서 편향을 먼저 해결합니다.
이 항목의 체크포인트
- 냉간 온도 비교
- 전원·접지·신호
- 핀 장력·부식
- 열손상·마찰 배선
04 · 진단·증상

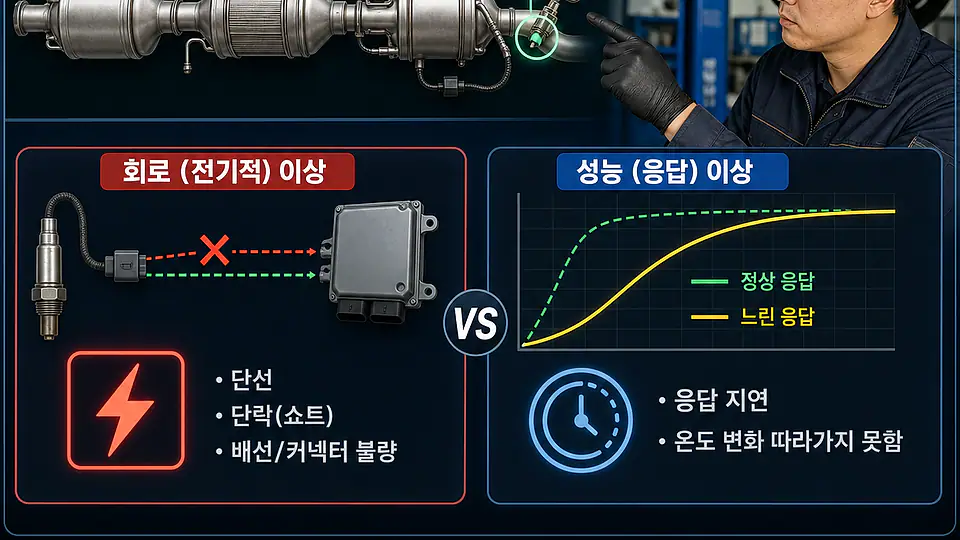

P242B는 가열·냉각 응답과 다른 EGT 추세 비교
범위·성능 코드는 값이 전기 범위 안이어도 배기 흐름과 맞지 않거나 반응이 느릴 때 저장될 수 있습니다. 안전한 조건에서 예열·부하·감속 시 Sensor 3과 인접 EGT의 변화 순서를 모델값과 비교하세요. 배기 누설, 센서 오염과 재생·연소 상태도 봅니다. 토치 가열이나 무리한 도로 재생은 피합니다.
P242B는 숫자 표시보다 배기 상태에 맞게 반응하는지가 중요합니다.
이 항목의 체크포인트
- 예열·부하·감속 추세
- 인접 EGT 비교
- 배기 누설·오염
- 재생·연소 상태
05 · 진단·증상
수리 뒤 냉간부터 재생 조건까지 재검증

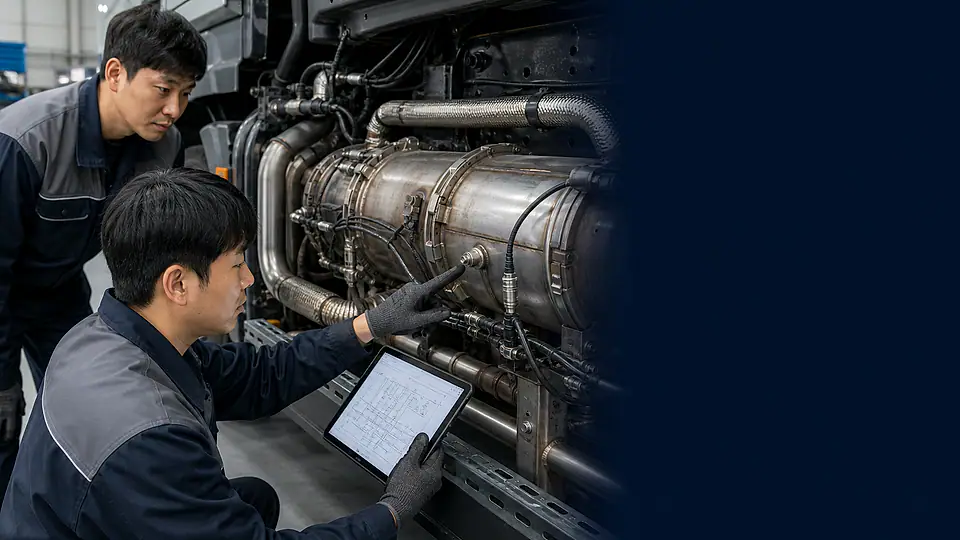

배선·센서·누설이나 연소·후처리 원인을 수리한 뒤 냉간 기준값과 예열·부하 응답을 다시 기록하고 DPF·SCR 모니터와 재생 허용 상태를 확인하세요. 센서 진단·교환은 전문 정비업체가 담당합니다. 촉매 교체가 확인되면 기존 장치 전체·각인·센서 보스·플랜지를 촬영하며 에코촉매는 확인된 제품 상담과 전국 배송만 담당합니다.
수리 결과는 센서 3 신호가 냉간부터 부하까지 합리적으로 따라오는지로 판단합니다.
이 항목의 체크포인트
- 냉간 값 재확인
- 동적 응답 재측정
- DPF·SCR 모니터
- 상담·정비 역할 분리
DECISION TABLE
한눈에 보는 확인표
코드명이나 부품 외관 하나만으로 결론을 내리지 말고, 현재 가지고 있는 자료와 다음 행동을 연결해 확인합니다.
| 확인 구분 | 확인할 자료 | 다음 행동 |
|---|---|---|
| P242A | Bank 1 Sensor 3 회로 | 전기 확인 |
| P242B | Bank 1 Sensor 3 범위·성능 | 응답 비교 |
| 위치 | DOC·DPF·SCR 구성도 | 센서 식별 |
| 냉간 | ECT·IAT·다른 EGT | 합리성 확인 |
| 열간 | 예열·부하·감속 추세 | 동적 검증 |
