QUICK ANSWER
30초 핵심 답변
P2201과 P229F는 여러 디젤 차량에서 NOx 센서의 범위·성능과 관련해 쓰이지만 센서 위치와 세부 정의는 제조사마다 다를 수 있습니다. 코드 번역만으로 전단·후단 센서를 정하지 말고 차량 정비정보, 커넥터·제어 모듈, 히터 준비 상태와 실제 전후 NOx 신호를 확인해야 합니다.
NOx 센서 번호를 잘못 해석하면 정상 센서를 바꾸고 SCR 효율 원인을 그대로 남길 수 있습니다.
에코촉매 편집 원칙
01 · 진단·증상
P2201·P229F의 센서 위치를 차량별로 확인
P2201·P220E·P229F는 제조사와 배기후처리 구성에 따라 센서 위치와 확장 정의를 확인해야 하며, 여러 제조사의 코드표를 한 차량에 섞어 적용하면 안 됩니다. P2201이 항상 전단이고 P229F가 항상 후단이라고 추측하지 마세요. 전체 DTC와 고장 상태, 최초 발생 온도·속도·부하, P20EE·P2BA8·요소수·EGT·통신 동반 코드를 삭제 전에 저장합니다.
P2201이 항상 전단, P229F가 항상 후단이라는 범용 문장 대신 차량별 회로도와 위치도를 확인합니다.
이 항목의 체크포인트
- 전체 코드·서브코드
- 차종별 센서 번호
- 프리즈프레임·온도·부하
- P20EE·요소수·통신 동반 코드
02 · 진단·증상

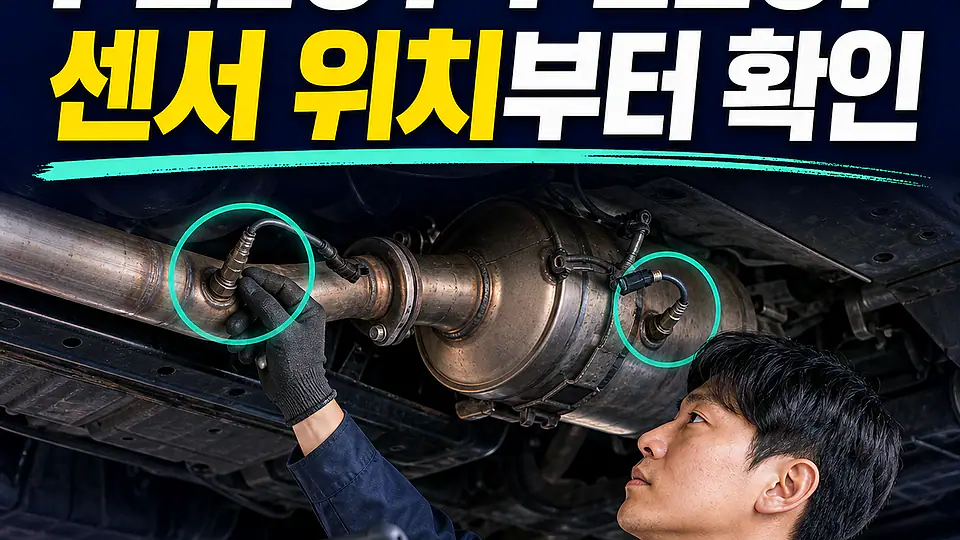

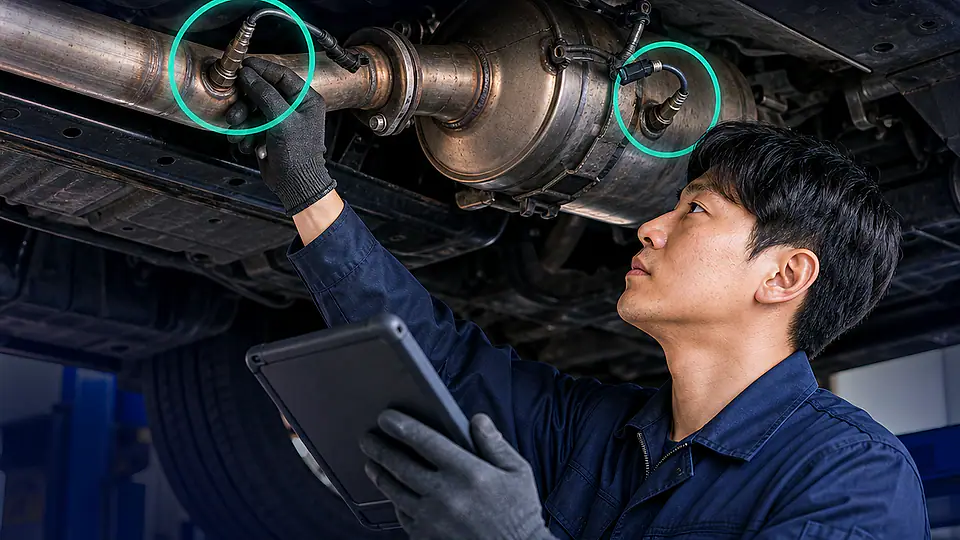

배기 흐름 방향으로 전단·후단 센서와 모듈을 식별
SCR로 들어가기 전 센서는 엔진에서 나온 NOx를, 뒤쪽 센서는 정화 후 NOx를 보는 구성에 자주 쓰이지만 장치 배치는 차종별로 다릅니다. 배기 흐름, DPF·SCR 하우징과 센서 보스 위치를 정비정보에서 확인하고 각 센서의 품번·커넥터 색만으로 판단하지 않습니다. 센서와 제어 모듈이 일체형인지, 하니스가 어디로 지나고 방열판과 마찰하는지도 냉각된 상태에서 확인합니다.
센서 위치는 차량 앞뒤가 아니라 SCR 촉매의 상류·하류를 기준으로 확인합니다.
이 항목의 체크포인트
- 배기 흐름·SCR 위치
- 전단·후단 센서 보스
- 센서 모듈 일체 여부
- 하니스 열·마찰 경로
03 · 진단·증상
히터·전원·접지·통신과 준비 상태를 먼저 검증
NOx 센서는 내부 소자가 작동 온도에 도달하고 모듈 통신이 정상이어야 유효한 값을 보냅니다. 정비업체는 배터리 전압, 퓨즈, 전원·접지 전압강하, CAN 배선과 커넥터 수분·부식·핀 장력을 회로도에 맞춰 확인합니다. 냉간 시동 직후의 비활성 표시나 진단기 최대 대체값을 센서 고장으로 단정하지 않고 히터 준비 시간과 진단 상태 비트를 함께 봅니다.
숫자가 보인다는 것과 센서가 측정 준비를 마쳤다는 것은 같은 뜻이 아닙니다.
이 항목의 체크포인트
- 배터리·퓨즈·전원
- 접지 전압강하
- CAN 통신·커넥터
- 히터 준비·상태 비트
04 · 진단·증상
전후 신호 합리성과 요소수·배기 조건을 교차
센서가 활성된 안정 부하에서 전단과 후단 NOx의 방향과 응답, 급격한 고정값·지연·노이즈를 차량 기준으로 비교합니다. 요소수 품질·도징 압력과 분사, EGT·DPF 재생, EGR·과급·연소와 배기 누설이 정상인지도 확인합니다. NHTSA 공개 Hino 자료는 냉간 결로로 센서가 손상될 수 있고 P2201·P229F와 P20EE가 함께 저장될 수 있음을 보여 주지만 해당 수리 조치를 다른 차종에 그대로 적용하지 않습니다.
센서 코드와 SCR 효율 코드가 함께 있어도 원인과 결과의 방향은 실측과 제조사 절차로 확인합니다.
이 항목의 체크포인트
- 활성 후 전후 신호
- 고정·지연·노이즈
- 요소수·온도·재생
- EGR·연소·배기 누설
05 · 진단·증상
수리 후 학습·효율 재검증 뒤 촉매를 별도 판단
회로·센서·요소수·배기 원인을 수리한 뒤 필요한 초기화·학습을 제조사 절차로 수행하고 센서 활성과 P2201·P229F 재발을 확인합니다. P20EE가 남는 경우에만 SCR 효율 평가를 이어가며 센서 교체 자체를 촉매 불량 증명으로 사용하지 않습니다. 에코촉매는 진단 후 실제 취급이 확인된 촉매 제품 상담과 전국 배송만 담당하며 NOx 센서·배선·요소수 시스템 수리와 탈거·장착은 가까운 디젤 정비업체가 담당합니다.
P2201·P229F만으로 촉매 제품을 주문하지 않습니다.
이 항목의 체크포인트
- 회로·센서 원인 수리
- 초기화·학습 절차
- 전후 신호·코드 재확인
- SCR 촉매 별도 평가
DECISION TABLE
한눈에 보는 확인표
코드명이나 부품 외관 하나만으로 결론을 내리지 말고, 현재 가지고 있는 자료와 다음 행동을 연결해 확인합니다.
| 확인 구분 | 확인할 자료 | 다음 행동 |
|---|---|---|
| 코드 | 차종별 위치·세부 정의 | 정비정보 |
| 위치 | SCR 상류 / 하류 | 흐름 확인 |
| 회로 | 히터·전원·접지·CAN | 실측 점검 |
| 신호 | 활성·고정·지연·합리성 | 전후 비교 |
| SCR | 요소수·온도·P20EE | 별도 평가 |
