QUICK ANSWER
30초 핵심 답변
P0137은 일반적으로 뱅크 1 센서 2의 낮은 전압, P0138은 높은 전압 방향의 회로 기록입니다. 둘을 모두 ‘후단 센서 불량’으로 묶지 말고 센서 위치, 신호·접지·배선, 배기 누설과 실제 농후·희박 상태를 확인합니다. P0420 같은 촉매 효율 코드는 별도 근거로 평가합니다.
낮은 전압과 높은 전압은 반대 방향의 기록이며, 센서 교환 전에 회로와 실제 배기가스를 나눠 봐야 합니다.
에코촉매 편집 원칙
01 · 진단·증상
P0137 낮음·P0138 높음 방향부터 구분
P0137과 P0138은 같은 센서를 지목하는 교환 명령이 아니라 신호가 낮은 방향과 높은 방향을 구분해 확인하는 코드입니다. 코드 삭제 전에 뱅크·센서 번호, 현재·대기 상태와 프리즈프레임, 배터리 전압과 P0136·P0139·P0141·P0420 동반 여부를 저장하세요. V형 엔진은 반대 뱅크 코드도 함께 확인하고 실제 센서 2 위치와 커넥터를 차량 정비도에서 식별합니다.

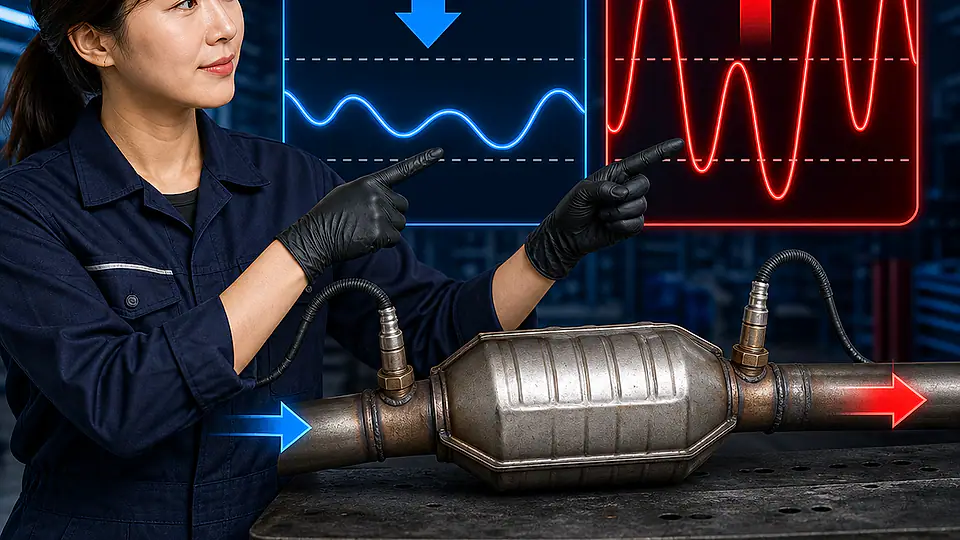

센서 2는 일반적으로 촉매 뒤쪽이지만 실제 위치와 센서 종류는 차량 정비도에서 확인합니다.
이 항목의 체크포인트
- P0137 낮은 방향
- P0138 높은 방향
- 뱅크 1·센서 2
- 동반 회로·히터·효율 코드
02 · 진단·증상
신호선·접지·커넥터와 배선 열손상을 먼저 확인
후단 센서 커넥터의 수분·부식·핀 장력, 배기관·차체에 닿아 녹은 하네스, 신호선의 접지 단락 또는 전원 단락을 회로도와 지정 측정법으로 확인합니다. 배터리와 제어기 접지, 센서 기준 접지를 함께 비교하고 임의 점퍼나 테스트등으로 회로를 손상시키지 않습니다. 히터 회로 P0141은 신호 전압 코드와 분리해 봅니다.
새 센서를 연결해 전압이 달라졌다는 사실만으로 원래 하네스와 접지가 정상이라는 증거가 되지는 않습니다.
이 항목의 체크포인트
- 커넥터 수분·부식·핀
- 배기 열·마찰 하네스
- 신호·접지·전원 단락
- 히터 회로 별도 확인
03 · 진단·증상
배기 누설과 실제 희박·농후 상태를 회로 오류와 분리
센서 전 플랜지·가스켓·용접부 누설로 외부 공기가 들어오면 낮은 방향 신호가 나타날 수 있고, 인젝터 누설·과다 연료·실화는 높은 방향 또는 비정상 신호와 함께 보일 수 있습니다. 전단 센서, 단기·장기 연료 트림, 실화 카운트와 냄새·매연을 같은 시간축으로 비교하세요. 밀폐 공간에서 배기가스를 직접 맡지 않습니다.
P0137을 희박 연소, P0138을 농후 연소로 곧바로 확정하지 말고 회로 단락과 실제 배기 조건을 교차합니다.
이 항목의 체크포인트
- 센서 전 배기 누설
- 인젝터·연료압·실화
- 전단 센서·연료 트림
- 냄새·매연·안전 증상
04 · 진단·증상
후단 전압 코드와 촉매 효율 판단을 같은 결론으로 묶지 않기
후단 산소센서는 촉매 뒤의 산소 변화를 감시하지만 전압 회로 코드가 곧 촉매 내부 파손을 뜻하지는 않습니다. 회로와 누설·연소 원인을 정상화한 뒤 센서가 활성된 동일 조건에서 전후단 신호, 촉매 모니터와 P0420 재발 여부를 확인합니다. 차량별 센서가 협대역·광대역인지, 바이어스 회로를 쓰는지도 정비정보를 따릅니다.
고정된 범용 전압 숫자 하나를 모든 차종의 정상 범위로 적용하지 않습니다.
이 항목의 체크포인트
- 회로 정상화 후 재측정
- 전후단 신호 시간축
- 촉매 모니터 완료
- 차량별 센서·바이어스 방식
05 · 진단·증상
진단이 끝난 뒤 촉매와 센서를 각각 필요한 범위만 대조
배선·접지·누설·연료 원인을 수리하고 코드가 사라지는지 확인합니다. 촉매 효율 저하가 별도로 남아 교체가 확정되면 등록증과 기존 촉매 전체·각인·센서 포트·플랜지 사진을 준비하고 정비업체와 작업 범위를 정하세요. 에코촉매는 확인된 촉매 제품 상담과 전국 배송만 담당하며 산소센서·배선 진단, 촉매 탈거·장착은 가까운 정비업체가 담당합니다.
P0137·P0138만으로 촉매 제품을 주문하지 않고 별도의 효율·물리 진단 결과를 확인합니다.
이 항목의 체크포인트
- 회로·누설·연료 수리
- 코드·모니터 재확인
- 기존 촉매·센서 포트 사진
- 제품 상담·배송 역할 분리
DECISION TABLE
한눈에 보는 확인표
코드명이나 부품 외관 하나만으로 결론을 내리지 말고, 현재 가지고 있는 자료와 다음 행동을 연결해 확인합니다.
| 확인 구분 | 확인할 자료 | 다음 행동 |
|---|---|---|
| P0137 | 뱅크 1 센서 2 낮은 방향 | 회로·누설 |
| P0138 | 뱅크 1 센서 2 높은 방향 | 단락·농후 |
| 배선 | 핀·접지·열·마찰 | 회로도 측정 |
| 배기 | 누설·트림·실화·분사 | 실제 조건 |
| 촉매 | 효율 코드·전후 신호·형상 | 별도 평가 |
